注射器的針頭一般都很長，非常鋒利。注射完成后，無論是重新覆蓋保護蓋，還是放置在其他地方，都很容易意外刺傷醫務人員自己的情況，給醫務人員帶來感染的風險。一旦患者較多，周圍環境復雜，各種事故都會導致醫務人員，甚至患者被注射器刺傷的機會也會增加。為了解決現有技術中存在的問題，本實用新型提出了一種非常方便的注射器，可以阻擋針，防止針灸。

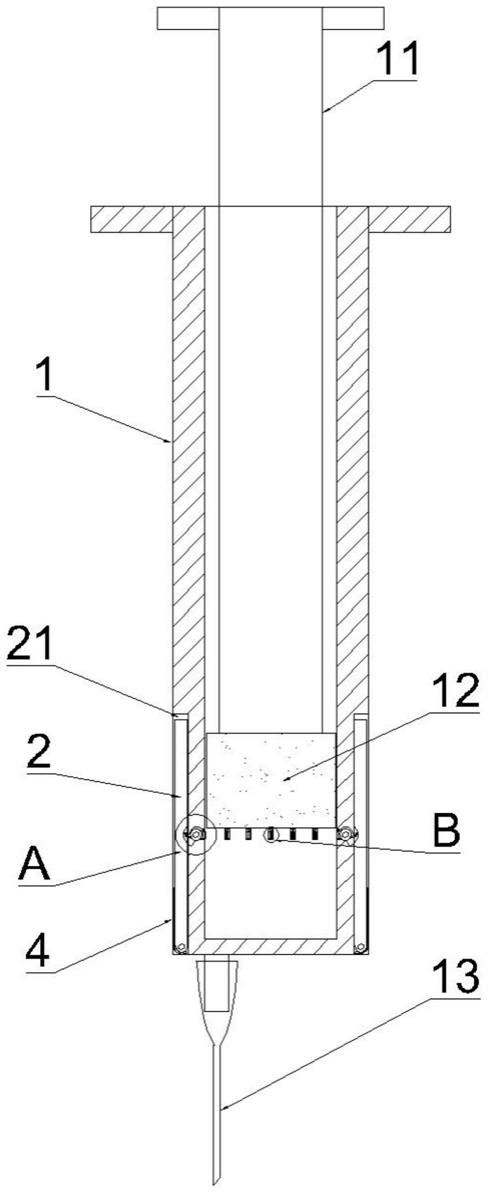

防針刺傷注射器的設計，包括針管、芯桿、芯桿端部活塞和多個擋板，每個擋板都可以轉向針管，當擋板轉向針頭時，擋板外端位于針頭尖端；每個擋板位置和針管分別設置卡住機構，驅動每個擋板的動力部件。

1.固定機構包括針筒內可向擋板旋轉的旋轉塊，鉤板固定在擋板一側；鉤板位置和擋板上設有供鉤板從下方進出的凹槽，形成嵌入式凹槽，固定與鉤板頭端內彎曲相匹配的限位塊；遠擋板一側和針筒內設有控制旋轉塊旋轉的控制機構。

2.包括一側延伸到針筒內腔的電梯板，電梯板的位置和針筒內有一個開口朝向針筒的內腔，供電梯板上下移動；電梯板頂部與電梯槽內壁之間有彈簧；當彈簧將電梯板推到下面時，固定在電梯板的上端和旋轉塊上，外端靠近電梯板上方的上控塊。

3.電梯槽靠近旋轉塊的一側壁沿電梯板的運動方向設置直徑小于電梯板的貫通槽，形成滑槽；電梯板靠近滑槽的一端通過滑槽，延伸到滑槽兩側，形成限位板；電梯板下端固定在電梯板下方的下控制塊上；上控制塊和下控制塊的外端通過滑槽靠近電梯塊的上下兩端。

4.升降板位于針筒內腔一側，垂直于升降板的運動方向均有凸棱。

5.擋板靠近針的一端可以通過旋轉軸上下旋轉；動力部件是一端固定在擋板外壁上的彈性繩，另一端固定在擋板上旋轉軸內側。

6.每個擋板的位置和外壁都有容納每個擋板的擋板槽；當擋板位于擋板槽內時，擋板，擋板的外壁不高于針筒外壁的平面。
